天津海河传媒中心新闻安全设施及新闻纸储备库焊接球网架工程

项目名称：天津日报新闻安全设施及新闻纸储备库项目

该项目位于：天津市西青区

结构尺寸：42.3米*57.6米

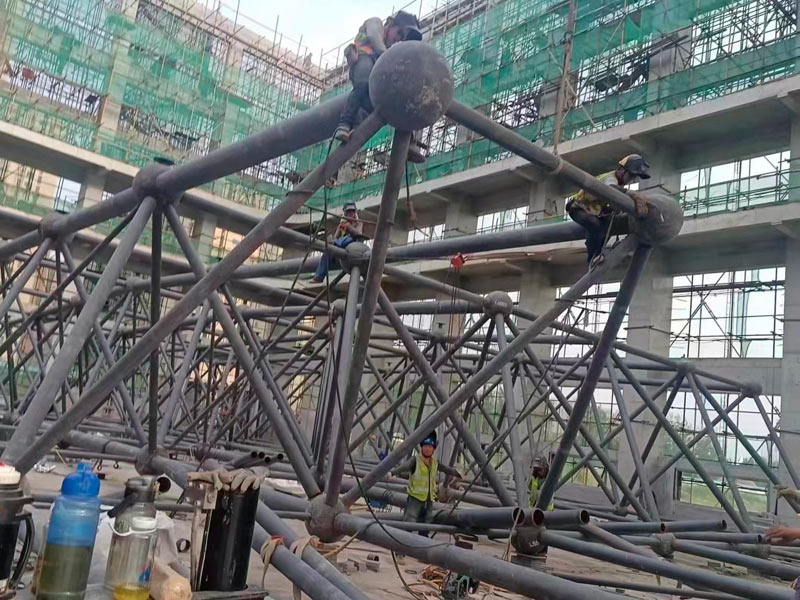

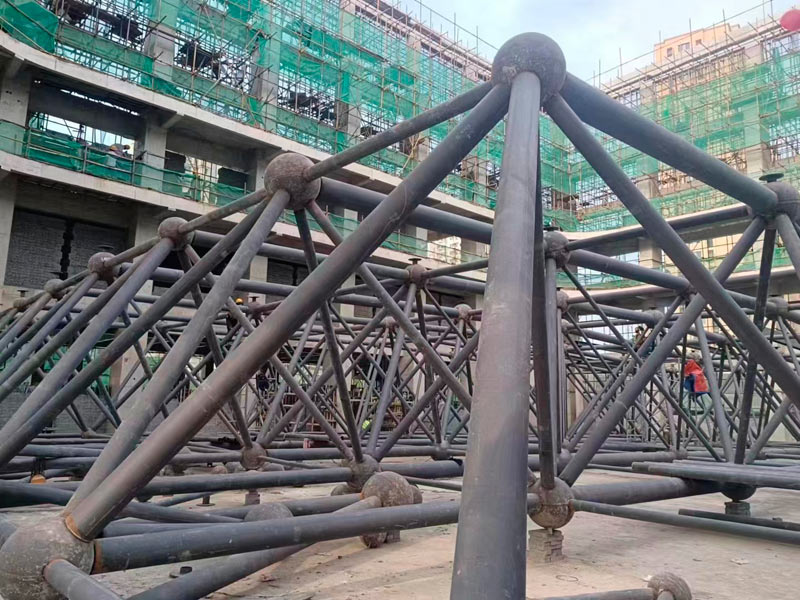

结构选型：节点采用焊接空心球节点连接正放四角锥网格结构，下弦支撑，采用结构找坡。

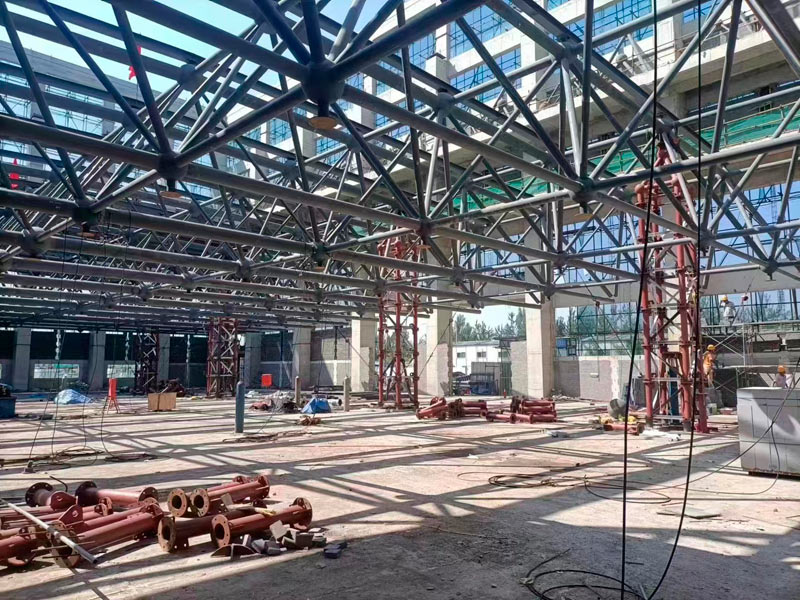

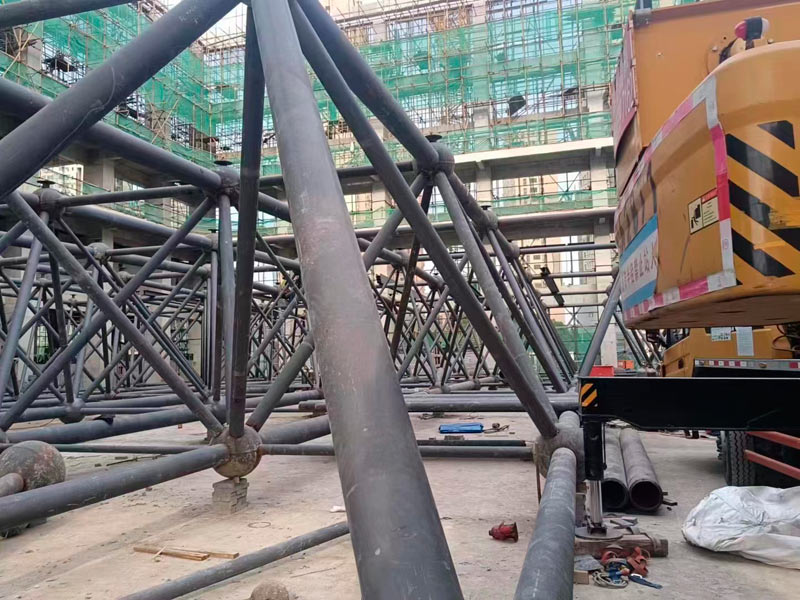

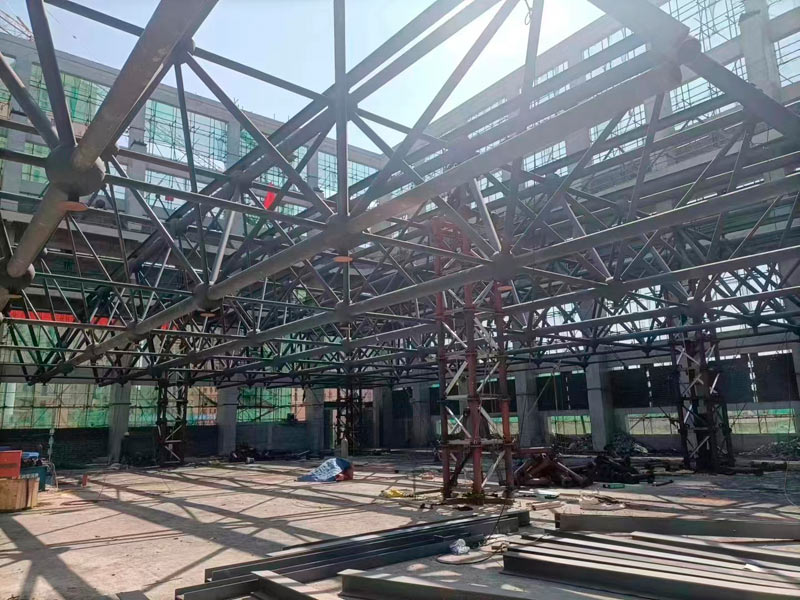

施工选用：地面整体拼装然后利用多组顶升架顶升就位。

屋面网架结构形式为正交正放四角锥网格结构,支座为成品球铰钢支座，连接形式为焊接球节点，网架平面尺寸43.2mx57.6m。网架支承条件为下弦多点支承。支座标高+21.300m.网架杆件分为上弦、下弦和中间腹杆，杆件规格小的为∅60x3.5mm，规格大的为325x25mm。焊接球均为空心焊接球，其中规格小的为WS2406,规格大的为WSR7028，主要材料为Q355B,总重量240.563t。
